荧光显微镜是利用特定波长的激发光照射被检物体产生荧光进行镜检的显微光学观测技术，已有100多年历史。在生物医学领域应用广泛，大多数实验室都有配备或者常规的显微成像系统，荧光显微镜用于研究细胞内物质的吸收、运输、化学物质的分布及定位等。 细胞中有些物质，如叶绿素等，受紫外线照射后可发荧光;另有一些物质本身虽不能发荧光，但如果用荧光染料或荧光抗体染色后，经紫外线照射亦可发荧光，荧光显微镜就是对这类物质进行定性和定量研究的工具之一。

近年来，各种新型荧光染料及各种专业化的荧光探针不断出现，例如：荧光原位杂交（fluorescent in situ hybridization，FISH）相关试剂盒，市场上出现的探针就有十数种之多，Vysis mFISH探针试剂盒（FITC,CY5，TxR, DEAC,SP-Gold）, Abbott-FISH探针试剂盒(Spectrum Blue,Spectrum Aqua,Spectrum Green,Spectrum Gold,Spectrum Orange),Zytovision FISH (ZyBlue,DAPI,ZyGreen), Cytocell FISH探针试剂盒，其染料的谱线范围各有差异，如何进行配置合适的荧光显微镜以获得*的荧光检测效果成为一个较为复杂的问题。广州科适特科学仪器有限公司一直致力于为客户提供定制化的荧光显微镜成像系统，根据客户的反馈和我们自身的工作实践简单总结一下如何选择合适的光源以获得的荧光效果。

一.荧光显微镜简要原理

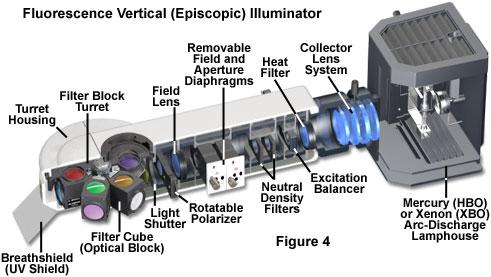

荧光显微镜的基本构造通常由普通光学显微镜再加一些如荧光光源 、激发滤片、双色束分离器及阻断滤片等附件的基础上组成。同时采用的荧光光源一般为超高压汞灯，它可发出各种波长的光，且每种荧光物质都会有一个产生zui强荧光的激发光波长 ，这时需加置激发滤片，通常有紫外、紫色、蓝色及绿色激发滤片，仅需使一定波长的激发光透过并照射到标本上，并将其他光都吸收掉。

二．影响到荧光显微镜成像效果的因素

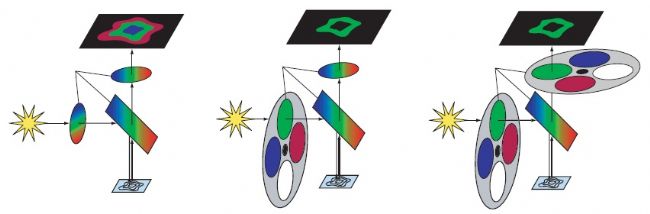

影响荧光显微镜成像的荧光因素很多，主要包括：荧光样品的制备，荧光光源的选择，滤片转盘的设计，荧光滤片的组合策略（激发光滤片，发射光滤片，双色镜分光滤片，带宽选择），显微镜物镜种类，显微镜摄像系统的选择等问题。荧光的激发、滤光、成像、淬灭，荧光实验的调整就是怎么才能协调好以上因素得到*的效果，其中影响到成像效果的一个重要因素即是荧光光源。

三．荧光显微镜光源种类及介绍

荧光显微镜的常用光源通常都是白光光源：高压汞灯，氙灯，金属卤素灯和LED白光光源以及的LED单波长光源。

1、汞灯
超高压汞灯（50-200W），它是用石英玻璃制作，中间呈球形，内充一定数量的汞，工作时由两个电极间放电，引起汞蒸发，球内气压迅速升高，当汞*蒸发时，可达50～70个标准大气压力，这一过程一般约需5～15min。超高压汞灯的发光是电极间放电使汞分子不断解离和还原过程中发射光量子的结果。它发射很强的紫外和蓝紫光，足以激发各类荧光物质，因此，为荧光显微镜普遍采用。推荐产品：欧司朗50W，103W，200W汞灯，适用于各大厂家荧光显微镜；一般200小时寿命。

2、氙灯
氙灯和汞灯做为白光源，都能提供从紫外到近红外一系列波长的光，但它们却有着不同的激发光谱。汞灯集中在近紫外、蓝光以及绿光附近，这种在峰值的高激发能量确保产生明亮的荧光信号，但光毒性却很强。因此，HBO用来对固定样品或弱荧光成像。相比而言，氙灯光源的激发比较平缓，可以用于不同波长间强度的比较，例如用于钙离子浓度测量等。氙灯的强激发在近红外800-1000nm。

XBO较HBO的特点：
1）光谱强度更均匀
2）在红外及中红外仍有较强光谱强度
3）能量较强更易到达物镜后孔径
此类产品：XBO75W，100W氙灯；寿命一般400小时，1200小时

3、金属卤素灯
目前各大显微镜品牌广泛使用的一种光源，它和汞灯的激发光谱很像，但它和显微镜以光纤相连，能散热，寿命更长。光纤从光源连到显微镜上，可以大量减少光产生的热能。金属卤素灯对活细胞成像的另一个优势是内置强度设计装置，可以容易调节激发光。也可以通过选择直接连接获得更好的激发效果。例如：EXCELITAS公司X-cite光源，120W，适用于各大厂家荧光显微镜；寿命2000小时以上。广州科适特科学仪器有限公司是此公司的授权代理商。 *，发货速度快。

4、LED白光荧光光源

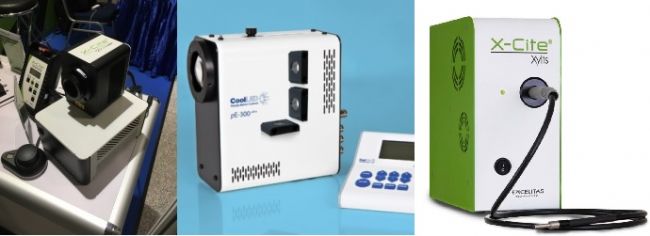

这种光源的开关在毫秒间，减少样品在光照下的暴露时间，延长寿命。另外，LED光的衰减即快又，长期活细胞试验下可大大减少光毒性。和白光相比，LED仅仅在一个较窄的光谱激发，多个LED波段使得LED光源能为多色荧光提供应用。例如：EXCELITAS公司X-cite 120LED/LED MINI光源，CoolLED荧光光源系列，PE 300 Lite/Ultra等系列。可以采用插入特定滤片及采用外部控制器并且提供SDK软件用于二次开发，方便整合到荧光显微镜系统控制。

优点：
·寿命长，衰减慢，通常不需要更换灯泡及校准
·控制方便，通常配备有外部控制器
·能进行特定波长开关，减少荧光串色及荧光淬灭。
·结合多色带通滤片组的选择可实现无转盘设计，减少震动。
缺点：
·光谱曲线的某些激发强度不如汞灯和金属卤化物光源，某些波段激发
·强度不够。例如：CY7，DAPI染料强度比汞灯和金属卤化物灯弱。

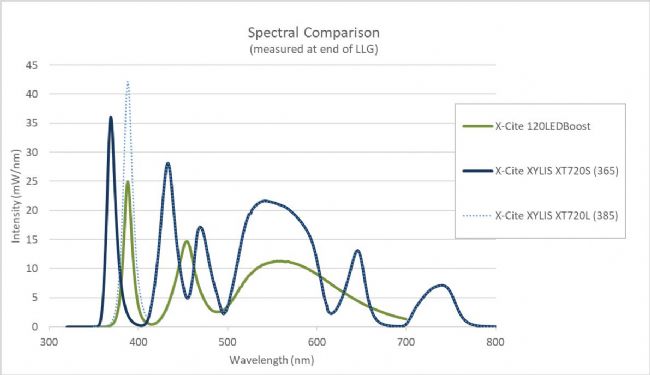

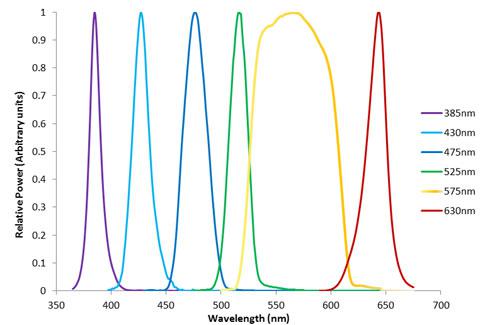

光谱曲线对比

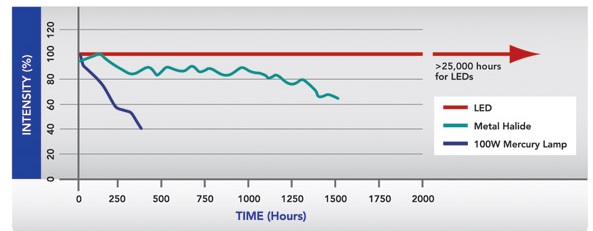

寿命对比，LED 25000小时以上

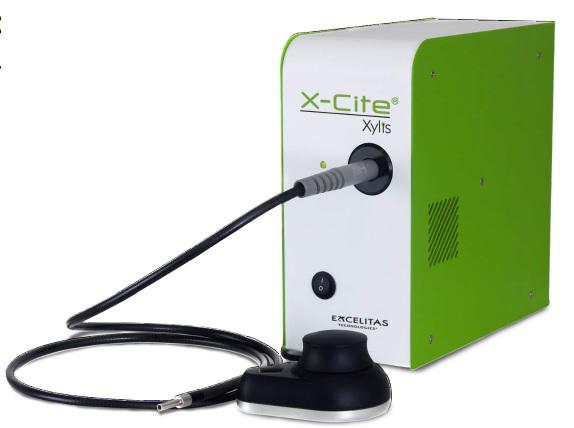

新产品：EXCELITAS公司2018年6月zui近新推出X-Cite® XYLIS LED光源，可以很好的解决这个问题，全光谱360nm-770nm, 覆盖从DAPI到CY7的荧光染料，TRITC/TxRd/mCherry的荧光探针表现优异，尤其适合FISH和体式荧光显微镜观察。先进的控制系统可以采用USB/TTL/SpeedDIAL控制，还可以采用脚踏板控制，操作方便。此光源UV LED部分还具有DAPI 365nm和385nm两种型号，更加适合DAPI激发，并且具有UV-OFF模块降低背景噪音，考虑周到！

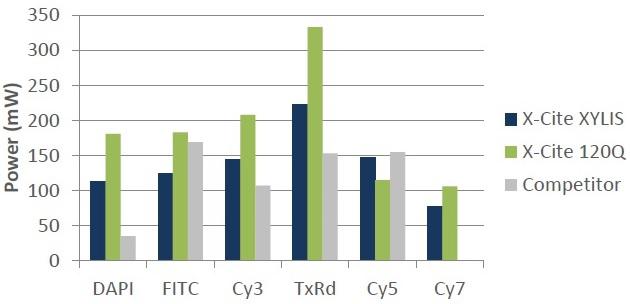

输出光谱强度比较

5.LED单波长荧光光源，此类光源属于的荧光光源，价格昂贵，通常需要20000美元左右哦。采用单波长LED模块设计，输出单个波长的荧光谱线，例如365nm/488nm/561nm/633nm, 类似于激光光源。此类优点突出；寿命长，采用光电快速切换，有效避免物理震动。LED单模块光源的单色性好，极大的降低了白光光源的背景噪音，激发。程序控制适合整合到的成像系统中。例如：EXCELITAS公司X-CITE TURBO系统，蔡司公司的Colibri LED光源即属于此类代表，寿命普遍在几千个小时。

四．总结

高灵敏度固态探测器，高数值孔径物镜和各种不断开发出来的基于计算机图像分析方法，帮助生物医学研究者进一步深入调查基于荧光的生物现象，让研究者深入探究在自然环境中在活细胞内。同时免疫荧光在医学研究、诊断领域里的广泛应用，FISH、各种荧光蛋白技术分别在基因组学、蛋白质组学研究方面的推广，生物医学科研对仪器需要越来越高，先进的的荧光仪器和配件的发展将毫无疑问地继续。铭修（上海）生物科技有限公司参与其中，为此领域的发展贡献微薄力量。
